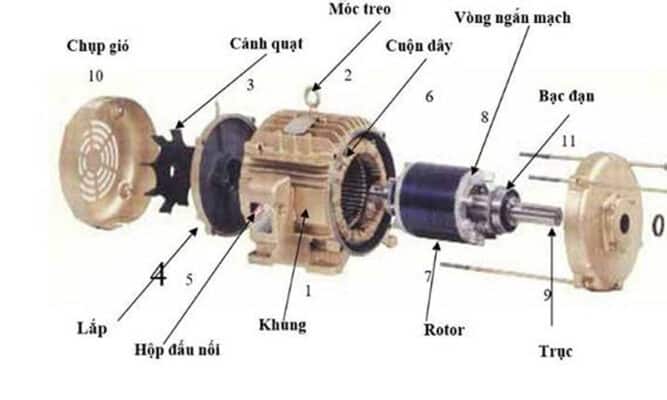

1. Cấu tạo của máy phát điện

Máy phát điện gồm hai phần chính: phần cảm (Roto) và phần ứng (Stato), cùng các bộ phận hỗ trợ khác.

1.1. Phần Cảm (Roto – Phần Quay)

Là bộ phận tạo ra từ trường, bao gồm:

Nam châm (vĩnh cửu hoặc điện từ): Tạo ra từ trường khi quay.

Cuộn dây kích từ (nếu dùng điện từ): Cung cấp dòng điện một chiều (DC) để tạo từ trường.

Trục quay: Kết nối với động cơ sơ cấp (tuabin, động cơ đốt trong) để quay roto.

1.2. Phần Ứng (Stato – Phần Đứng Yên)

Là phần sinh ra dòng điện, bao gồm:

Cuộn dây dẫn điện (dây quấn stato): Khi từ thông biến thiên, điện áp cảm ứng được tạo ra.

Lõi thép stato: Làm từ các lá thép kỹ thuật điện ghép lại để giảm tổn hao do dòng điện xoáy.

1.3. Các Bộ Phận Khác

Bộ chỉnh lưu (nếu có): Chuyển đổi dòng điện xoay chiều (AC) thành một chiều (DC) để kích từ.

Bộ điều chỉnh điện áp (AVR): Ổn định điện áp đầu ra.

Vỏ máy và hệ thống làm mát: Bảo vệ và tản nhiệt cho máy phát.

Hệ thống chổi than và vành góp (ở máy phát DC): Truyền dòng điện từ roto ra ngoài.

---

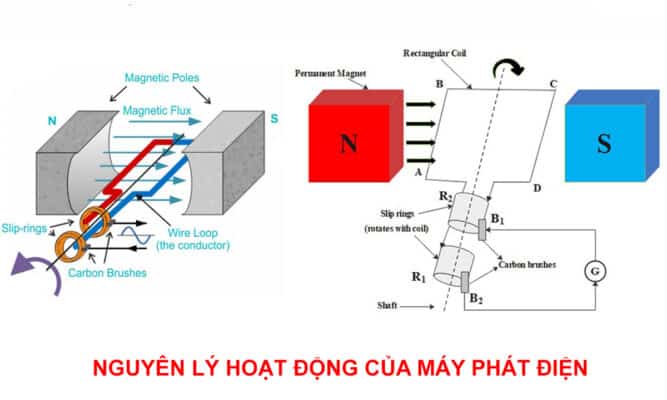

2. Nguyên lý hoạt động của máy phát điện

Máy phát điện hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday:

“Khi từ thông qua một mạch điện biến thiên, trong mạch sẽ xuất hiện suất điện động cảm ứng.”

2.1. Quá Trình Tạo Ra Điện

Tạo từ trường:

Nếu dùng nam châm vĩnh cửu, từ trường đã có sẵn.

Nếu dùng điện từ, dòng điện một chiều (DC) được cấp vào cuộn dây roto để tạo từ trường.

Quay roto:

Động cơ sơ cấp (tuabin nước, hơi, động cơ diesel…) làm quay roto, khiến từ trường thay đổi.

Cảm ứng điện từ trong stato:

Từ trường biến thiên cắt qua các cuộn dây stato, sinh ra suất điện động (điện áp xoay chiều).

Tạo dòng điện:

Khi nối tải vào máy phát, dòng điện xoay chiều (AC) sẽ chạy qua mạch ngoài.

2.2. Phân Loại Dòng Điện Đầu Ra

Máy phát điện xoay chiều (AC): Dùng cuộn dây stato để tạo điện xoay chiều.

Máy phát điện một chiều (DC): Dùng bộ chỉnh lưu hoặc vành góp để đổi thành DC.

3. Tóm tắt

Máy phát điện có cấu tạo gồm roto (phần cảm) và stato (phần ứng), hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi roto quay, từ trường biến thiên tạo ra điện áp trong cuộn dây stato, sinh ra dòng điện cung cấp cho tải. Hiểu rõ cấu tạo và nguyên lý giúp vận hành, bảo trì máy phát hiệu quả hơn.

Hy vọng bài viết này đã cung cấp thông tin hữu ích về máy phát điện
